Plataforma de Acessibilidade

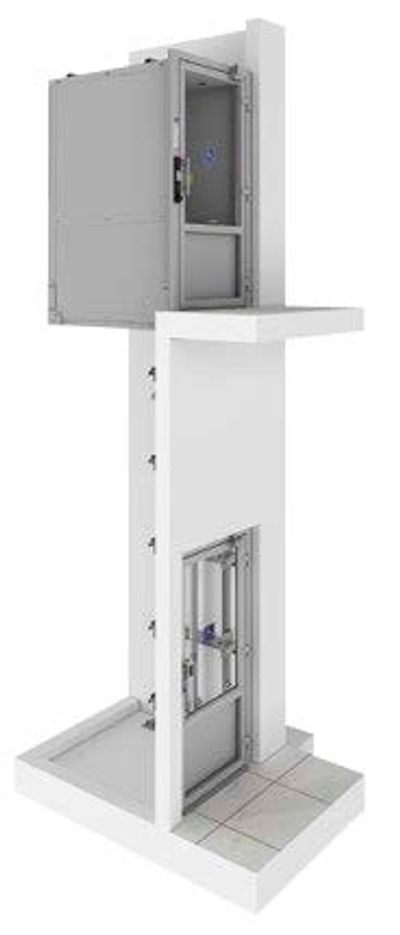

Modelo SHST até 4 metros - Alvenaria
Desenvolvido para proporcionar mais praticidade, a plataforma de acessibilidade modelo SH ST adota um conceito modular e padronizado. As variações ocorrem a cada 500mm no percurso, garantindo flexibilidade nas medidas e assegurando que o produto fabricado se adapte perfeitamente às condições do local de instalação. Dessa forma, pequenas diferenças entre o planejamento e a execução não comprometem a implementação, preservando a integridade do produto e sua confiabilidade.
Essa flexibilidade – que permite ajustes dentro da faixa especificada – possibilita que a Ortobras disponha de unidades para entrega imediata.
Modelo – Percurso em mm
SH ST 1000 – 1000
SH ST 1500 – 1500
SH ST 2000 – 2000
SH ST 2500 – 2500
SH ST 3000 – 3000
SH ST 3500 – 3500
SH ST 4000 – 4000
Com instalação ágil e mínima necessidade de interface entre obras civis e equipamento, esse modelo é ideal para adaptações e acessibilidade em ambientes públicos e privados. Todo o processo, desde a definição do produto até a venda e instalação, torna-se mais simples, reduzindo significativamente o risco de incompatibilidades entre os envolvidos e garantindo plena satisfação.
Cabina Baixa
Projetada com perfis de alumínio com 1100mm de altura, no mesmo padrão do enclausuramento e atendendo as medidas de cada modelo.
Cabina Alta (Opcional)
Desenvolvida com perfis de alumínio projetados pela Ortobras, a cabina alta é a solução perfeita para quem prefere agregar conforto ao equipamento.
Projetada com uma altura livre de 2050mm, piso antiderrapante e luminárias de LED com alto brilho e baixo consumo de energia elétrica, a mesma atende a todos os requisitos da NBR 15655-1 e ISO 9386-1.
Especificações Técnicas
• Capacidade: até 250kg;
• Velocidade: 0,1m/s (6m/min);
• Percurso: até 4m;
• Portas de pavimento: tipo eixo vertical de abertura
manual e fechamento automático, com dispositivo de
trinco eletromecânico normalizado e duplos contatos;
• Número de entradas na plataforma: 1 ou 2 (opostas
ou adjacentes);
• Número de paradas: até 4 em casos de acessos
opostos ou adjacentes;
• Botoeiras de pavimento: posicionada uma em cada
andar, em altura normalizada, permitindo chamar a
plataforma de modo a garantir autonomia ao usuário;
• Instruções de uso: em cada botoeira de pavimento
e na botoeira de cabina, é instalada uma etiqueta
de instruções de uso com todas as informações
necessárias para a correta operação da plataforma,
bem como orientações de capacidade de carga e
aplicação de uso;
• Acionamento: óleo dinâmico (hidráulico);
• Cabina: dimensões internas de A x B x 1100 de
altura, quando cabina baixa e de A x B x 2050 de
altura, quando cabina alta. Com comando lateral,
luz de emergência, botão de parada de emergência
e alarme, chave de habilitação de controle, piso
antiderrapante e guarda-corpo lateral. Quanto aos
acessos adjacentes, as dimensões internas são de
1100 x 1400 x 1100, quando cabina baixa e 1100 x 1400
x 2050, quando cabina alta.
• Operação: comando pressão constante com
paradas automáticas (CPFS), através de botões de
pressão constante;
• Tensão de alimentação: 220Vac, 60Hz, monofásico
– 1,0CV;
• Partidas por hora: 60 partidas/hora;
• Tensão de controle: extrabaixa tensão - 12Vcc;
• Norma atendida: NBR 15655-1 e ISO 9386-1;
• Enclausuramento: estrutura em perfis de alumínio
pintado com pintura epóxi, com fechamentos em
vidros de segurança 8mm;
• Dispositivo que garante descida da plataforma em
caso de pane ou falta de energia elétrica;
• Válvula de controle de fluxo inserida no pé do
cilindro hidráulico;
• Freio de segurança: de acionamento instantâneo
tipo cunha;
• Freio elétrico: dispositivo elétrico acionado pelo
freio de segurança que impede o movimento em
caso de ruptura ou afrouxamento de qualquer um
dos elementos de suspensão.
